电子互锁装置又称之为电子联锁装置，通常安装于需要两门（或三门）互锁的自动控制的场所。结构由电子控制装置，电控锁及电子感应开关三部分组成。电子互锁装置，结构精简，按装方便，使用灵活，坚固耐用，成本低，广泛适用于净化空调领域，如净化厂房的缓冲间，气闸室，风淋室，传递柜及银行金库或内勤通道等其他安防场所。

电子互锁装置结构安装好门锁（一般电工都能安装，无须调试），连接上电源后即可工作。当房间各门都关闭时可打开任意一扇门，当一扇门被打开后，另外的门即自动闭锁，从而达到相邻房间密闭隔离的作用。

电子互锁装置特点：

1、当有一扇门打开10秒后仍未关闭，则蜂鸣器会发出：嘟...“提示音提示关门；

2、当有一扇门打开时间超过50秒后，另一扇门则会自动开锁；

3、在停电状况下，各门的电控锁会自动打开；

4、本联锁要与普通门锁或闭门器配合使用。

5、另可安装指示灯显示。

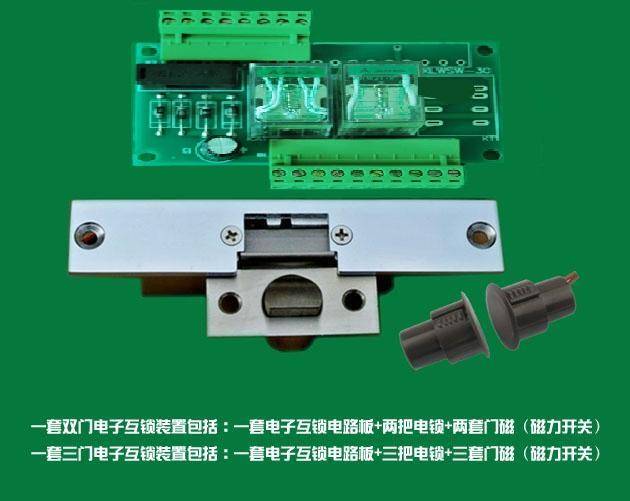

一套双门电子互锁装置包括：一套电子互锁电路板+两把电锁+两套门磁（磁力开关）

一套三门电子互锁装置包括：一套电子互锁电路板+三把电锁+三套门磁（磁力开关）

>>电子互锁装置(缓冲间)使用接线说明:

1、红灯为电源指示；

2、绿灯为工作指示；

3、双门电子互锁，绿灯亮时禁止开门，禁止强行将门拉开；

4、正常工作时禁止两门同时打开，禁止乱动开关。

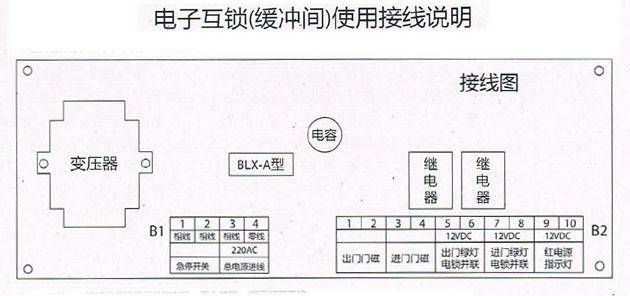

电子互锁装置(缓冲间)使用接线说明

注：1、B2的5、6脚接出门绿指示灯和电锁，两个并联。(指示灯可不接)

2、B2的7、8脚接进门绿指示灯和电锁，两个并联。(指示灯可不接)

3、B2的9．10脚接红指示灯．两个并联．(指示灯可不接)

4、急停开关：总电路开关．此开关关闭，即双门失去电子互锁。(即关闭整套电路)

>>电子互锁装置阴极锁(电锁口)使用说明书:

感谢您购买使用本公司产品，为了正确、安全地安装、合理使用产品，请仔细阅读本 阴极锁(电锁口)使用说明书。适用范围：该锁使用于不锈钢门、木门、消防门、小区出入口大门以及机械设备与阳极机械锁或球型锁配套使用。

产品优点：嵌入式安装，外形美观。电磁部分选用优质磁材料和特殊工艺处理，长时间工作不剩磁，保证正常使用。

开门方向：90度  承受压力：250kg

电器性能：请参照下表开孔选用合适的电源。如有特殊要求工厂可安要求字做。

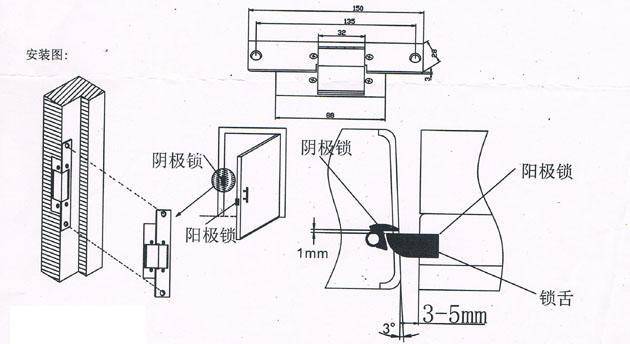

>>电子互锁装置阴极锁安装图:

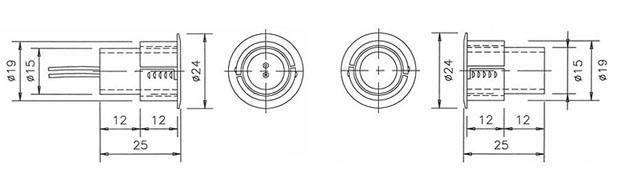

>>电子互锁装置门磁（磁力开关）说明及结构图：

外壳材料：ABS

工作距离：30-40mm

开关形式：NC--常闭型，断路报警。NO和转换型可选

固定方式：螺丝贴装

电流/电压/功率：0.5A/100V/10W
