LED显示风淋室主板

LED显示风淋室主板可自动实现内、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功能。LED显示风淋室主板在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功能。

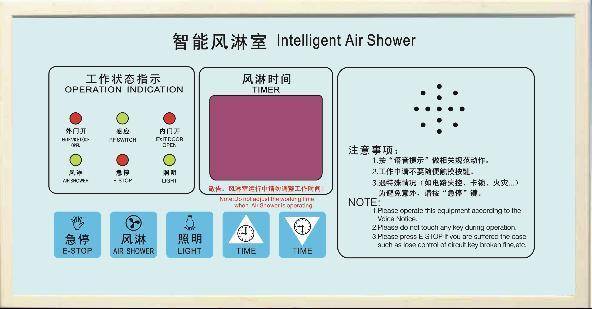

风淋室控制器主板面膜效果图

LED显示风淋室主板按键说明:

>>LED显示风淋室主板急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。

>>LED显示风淋室主板风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。 此按键主要用于门磁、红外失灵或风机维护检修时。

>>LED显示风淋室主板照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。

>>LED显示风淋室主板上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

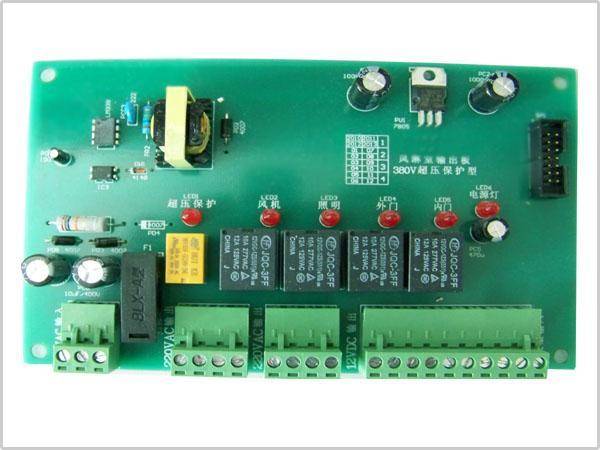

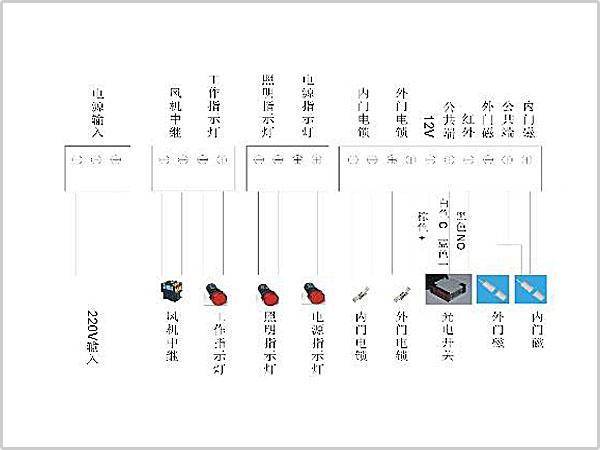

风淋室控制板副板接线示意图输入、输出端子接口说明

风淋室控制器副板特写

1、强电输入接口

ａ．供电电源：220VAC（丝印标记为220V AC IN）

2、强电输出接口

a．风机：1A 220VAC（接交流接触器线圈,丝印标记为风机中继）

b．照明：1A 220VAC（如灯管较多可接中间继电器,丝印标记为照明指示灯）

c．工作指示:1A 220VAC（丝印标记为工作指示灯）

d. 电源指示：1A 220VAC（丝印标记为电源指示灯）

3、弱电输入接口

a． 内门门磁开关：无源触点（丝印标记为内门磁）

b． 外门门磁开关：无源触点（丝印标记为外门磁）

c． 红外感应开关：无源触点（丝印标记为红外）

4、弱电输出接口

a.红外开关电源：12VDC（丝印标记为12V  GO）

b.外门电锁：600mA DC12V  （外门电锁）

c.内门电锁：600mA DC12V  （内门电锁）

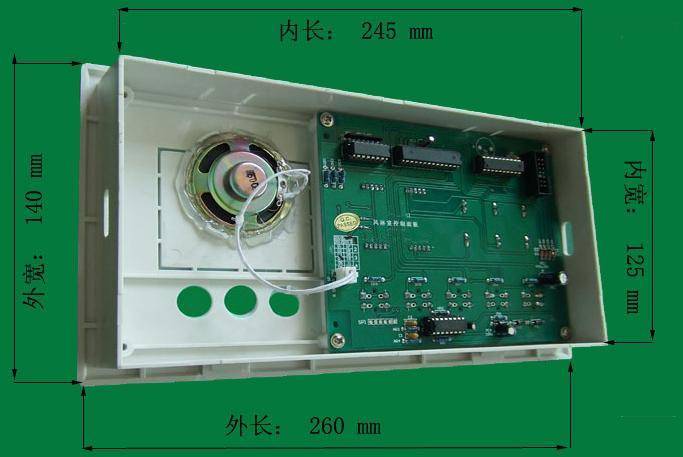

LED显示风淋室主板开孔尺寸

LED显示风淋室主板使用注意事项：

1、产品开孔尺寸：L×W=245×125（MM）

2、产品使用门磁开关要求：关门时触点闭合，开门时触点断开；

3、产品使用的红外感应开关要求：220VAC或12VDC供电，无人时触点断开，有人时触点闭合；

4、 产品使用的电锁要求：12VDC供电，600MA以下电流，并注意不要外接二极管（电路板已带）。

5、因风淋室线路板限制，各接口端子建议均不要外接大于100W设备，  如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接。
