风淋室自控系统说明书

一.  概述

风淋室自控系统主要用于风淋室、货淋室及风淋通道的自动控制。可自动实现内、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功能。产品在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时时间可调等灵活功能。

二. 主板面膜示意图及按键说明

A、风淋室控制面板按键说明:

1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。

2、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。 此按键主要用于门磁、红外失灵或风机维护检修时。

3、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。

4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

B、常规风淋室工作流程：

1．进入洁净区：

1.1进入洁净区的人员打开外门时，内门电锁自动上锁以防风淋室内未净化空气流入洁净区,风淋室照明灯点亮,门外工作指示灯亮。

1.2进入风淋室关上外门后，语音提示：“你好，请站在感应区内”。系统红外探头开始检测是否有人，如检测到有人, 系统即转入风淋过程。

1.3风淋前内外门上锁，风机启动开始风淋, 同时，风淋倒计时开始计时。语音提示：“正在工作,请转动身体360度”。

1.4如系统在外门关后规定时间内检测不到风淋室有人，返回待机状态。

1.5风淋过程中，有人按动上调、下调、及照明开关时，语音将提示：“正在工作，请不要随便触摸开关”。

1.6风淋过程中，有人按急停开关时将结束风淋。再次按急停键可取消急停状态。

1.7风淋结束后，内门解锁，语音提示：“吹淋完毕，请从后门退出”。

1.8人员走出风淋室并关上内门后，系统返回初始状态，等待下一次使用。

1.9如风淋完成，内门解锁后。里面的人员在规定时间没有离开风淋室，系统默认人可能已离开，自动返回待机状态。

1.10照明灯点亮后，规定时间内没有被再次触发，则自动熄灭。

2．离开洁净区：

2.1打开内门，外门电锁自锁，风淋室照明灯点亮，工作指示灯亮；

2.2人走进风淋室，关上内门，系统开始检测是否有人在风淋室，如规定时间内检测到无人，内外门解锁；

2.3如检测到有人，系统待人员打开外门时，内门上锁,当关上外门后，系统返回初始状态；

2.4如遇特殊情况，人员可以选择返回洁净区，系统待人员打开内门，外门上电自锁,当关上内门后，系统返回初始状态；

2.5外门开后，如规定时间内检测不到有人，若此时先打开外门，系统即转入进入洁净区流程；若此时先打开内门，系统则转入离开洁净区流程.

2.6照明灯点亮后，设定时间内没有被再次触发，则自动熄灭。

C、风淋室指示灯与数码管显示说明：

1、风淋倒计时：双位红色数码管显示，工作时用于显示风淋时间设定值及风淋剩余时间，进行设定菜单时，用于菜单参数显示；

4、风淋灯：此灯亮时指示风淋风机已被自动或手动启动；

5、急停灯：此灯亮时指示系统处于急停状态。

6、照明灯：当照明灯启动时此灯亮，可按照明键关闭或启动。

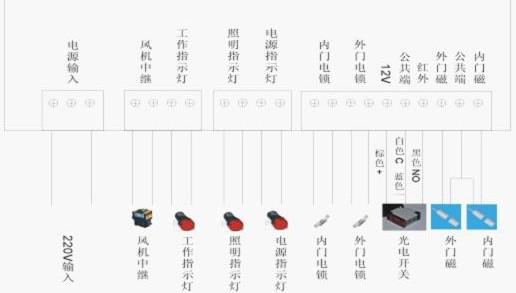

三、副板接线示意图输入、输出端子接口说明：

1、强电输入接口

ａ．供电电源：220VAC（丝印标记为220V AC IN）

2、强电输出接口

a．风机：1A 220VAC（接交流接触器线圈,丝印标记为风机中继）

b．照明：1A 220VAC（如灯管较多可接中间继电器,丝印标记为照明指示灯）

c．工作指示:1A 220VAC（丝印标记为工作指示灯）

d. 电源指示：1A 220VAC（丝印标记为电源指示灯）

3、弱电输入接口

a． 内门门磁开关：无源触点（丝印标记为内门磁）

b． 外门门磁开关：无源触点（丝印标记为外门磁）

c． 红外感应开关：无源触点（丝印标记为红外）

4、弱电输出接口

a.红外开关电源：12VDC（丝印标记为12V  GO）

b.外门电锁：600mA DC12V  （外门电锁）

c.内门电锁：600mA DC12V  （内门电锁）

四、操作说明

风淋室工作参数设定：

1、风淋时间设定：在风淋开始前或结束后，直接通过上、下调节按键

可以改变风淋延时时间，调节范围2-60秒，并由双位数码管显示，调节结束5秒后，系统自动保存该参数值。

2、风淋完外门解锁延时设定（TI）：连续按下急停键20秒,系统进入内部参数设定，数码管显示：TI，再按上调或下调键可查看风淋完外门解锁延时时间，单位为秒，按上调或下调键可在0-60秒内进行调节，风淋键确认并进入  下一选项，五秒内未有按键触发系统保存参数退出设置；

3、风淋完内门解锁延时设定（TO）：完成外门设置后，五秒内再次按风淋键，进入风淋完内门解锁延时设定（TO），通过上、下调节键可以查看并在0-60秒内调节时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

4、 内外门互锁开门延时设定（TC）：完成内门设置后，五秒内再次按风淋键，进入内外门互锁开门延时设定（TC），通过上、下调节键可以查看并在0-60秒内调节内外门互锁开门延时时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

5、 照明延时设定（TL）：完成内外门互锁设置后，五秒内再次按按风淋键，进入照明延时设定（TL），通过上、下调节键可以查看并在0-60分钟内调节照明延时熄灭时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

6、 程序选择设定（TD）：完成照明设置后，五秒内再次按风淋键， 进入程序选择设定（TD），通过上、下调节键可以查看并在00-02选择程序。00:正常风淋程序,01:有门无感应程序,02:有感应无门程序.按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

7、 内外门互换设定（TN）：完成程序选择设置后，五秒内再次按风淋键，进入内外门互换设定（TN），通过上、下调节键可以查看并在00-01选择程序。00:正常,01:互换.按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

五、使用注意事项：

1、产品开孔尺寸：L×W=245×125（MM）

2、产品使用的门磁开关要求：关门时触点闭合，开门时触点断开；

3、产品使用的红外感应开关要求：220VAC或12VDC供电，无人时触点断开，有人时触点闭合；

4、 产品使用的电锁要求：12VDC供电，600MA以下电流，并注意不要外接二极管（电路板已带）。

5、因线路板限制，各接口端子建议均不要外接大于100W设备，  如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接；

 电源改板说明：

 （1）改用开关电源后产品重量比原产品减轻三倍。（减少运输碰撞损坏元器件）。

 （2）80-250VAC宽电压输入：（改良了旧产品电路低压时可能导致不工作，高压时烧变压器的问题）。

 （3）380VAC超压保护：（当接错380V电源进线路板时本电路自动断电保护，恢复正常后又自动正常工作，不会烧毁线路板，减少售后服务。）。

 （4）输出直流电压12.VDC稳定输出：(原来变压器输出直流电压12-18VDC波动很大，因电锁，线路板上的继电器额定工作都是12VDC，不稳定的电压将导致元器件发热或工作不稳定而且会影响其工作寿命。

 （5）输出电压短路自动保护功能：当外置12VDC短路时，本电路自动保护，无论短路多长时间，对电路无影响，当短路排除时自动恢复正常。（旧产品如短路时，几秒钟时间就会烧毁变压器或其它元器件）

（6）改良产品软件不漏吹，不空吹。
