风淋室控制接线路图解
发布时间:2013-05-17 08:24:00   浏览:16762

风淋室控制接线路图解

风淋室的结构大部一般都不太了解,其中里面就有一样比较重要的东西,它决定着风淋室的的运行及使用效果,那就是风淋室的控制线路图,那什么是风淋室控制接线图呢?最近fenglins也听到过一些客户在问这些问题,属于使用风淋室企业在维护过程中比较关心的事项:

我们先介绍一下风淋室的大概结构

1、风淋室由大箱体(风机、过滤器安装于此箱体内)、小箱体(双吹风淋室此侧安装喷嘴,数量与大箱体一致、顶板(安装内嵌式照明灯)、内底板(不锈钢砂板)、风淋室双门体与其它配件:过滤器,风机,智能电路板,喷嘴,照明灯等组成。风淋室大、小箱体与风淋室内部供选用的材质主要有二种:全A3冷板多层酸洗静电喷涂(通常称为冷板),不锈钢板(SUS201,SUS304,SUS316等,厚度一般为0.8~1.5mm风淋室不同的材质与厚度会直接影响到风淋室价格成本)。



2、风淋室电机:风淋室使用电源380V50Hz,是三相五线,相对温度在5℃~35℃,大气压力在86Kpa~106Kpa范围内。风淋室专用风机是高品质双涡壳、高效、大风量、低噪音。不含外进口风机,国内风淋室专用风机品牌有: DF-7、上海南泰、梓成、泛士达等等。好的风淋室专用风机决定到风淋室的风速与风淋室吹淋的效果。

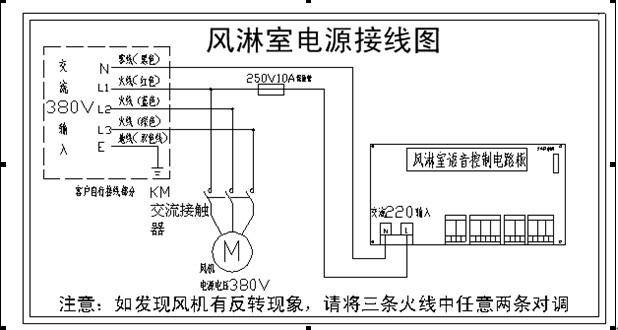

3、风淋室控制面板接线图图解如下:

 风淋室控制接线路图
